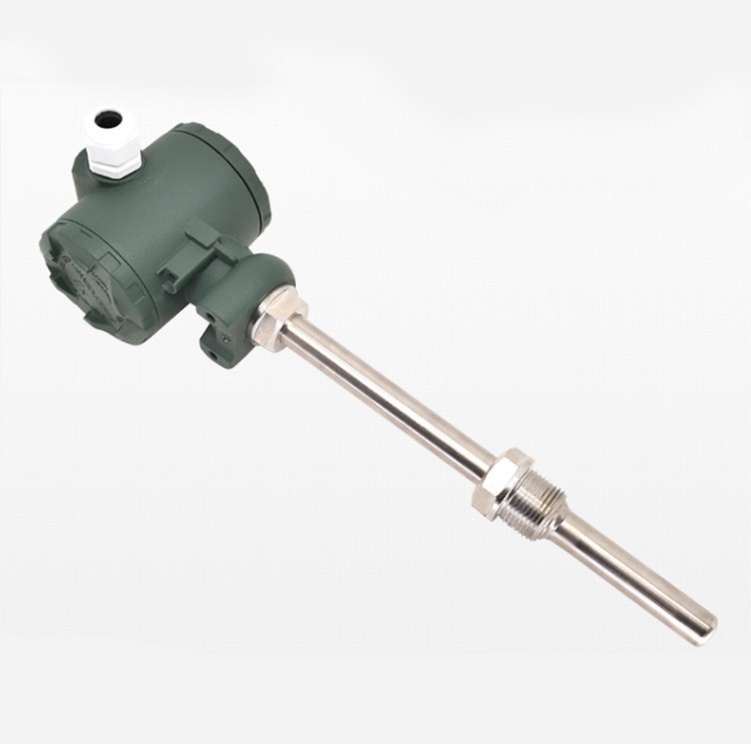

SBWR、SBWZ系列熱電偶、熱電阻一體化數顯溫度變送器是DDZ系列儀表中的現場安裝式智能溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式(兩根導線作為電源輸入和信號輸出的公用傳輸線)。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號.

     該系列溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。



一體化數顯溫度變送器主要特點：

    ·采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。

    ·現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；

    ·熱電偶變送器具有冷端溫度自動補償功能；

    ·精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；

    ·適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；

    ·智能溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；

    ·智能溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；



一體化數顯溫度變送器工作原理：　

    熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入 到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的智能溫度變送器用三線制方式輸出。



一體化數顯溫度變送器技術參數　

 1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、

Cu100(三線制、四線制)。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；

 2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；

 3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；

 4、接線方式：二線制、三線制、四線制；

 5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；

 6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V

 7、允許負載電阻：500Ω(24VDC供電)；極限負載電阻R(max)=50(Vmin-12),例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。

 8、工作環境：a:環境溫度-25-+80℃(常規型)

                       -25-+70℃(數顯型)

                    -25-+75℃(智能型)

               b:相對濕度：5%-95%

            c:機械振動f≤50Hz, 振幅≤0.15mm

              d:無腐蝕氣體或類似的環境；

 9、 環境影響系數：δ≤0.05%/℃。



一體化數顯溫度變送器測溫范圍



一體化數顯溫度變送器型號代碼及說明：(帶變送傳感器選型請參見帶智能溫度變送器(隔爆)熱電偶/阻 )
