耐震壓力表YN-40/50/60/75/100/150

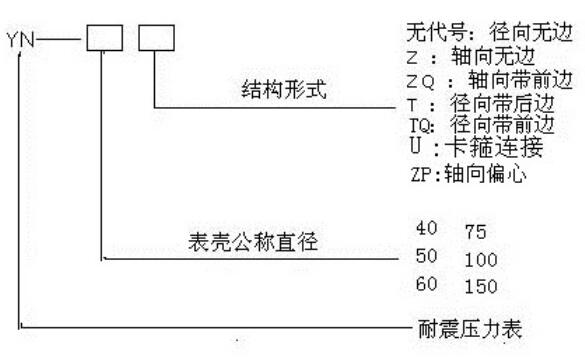

| 型號 | 結構形式 | 精度等級(%) | 量程系列  (MPa) |
| YN-40 YN-40Z | 徑向無邊 軸向無邊 | ±2.5 | -0.1~0;-0.1~0.06;-0.1~0.15;

   0~0.25;0~0.4;0~0.6;   0~1.0;0~1.60~2.5;   0~4.0;0~6.0;0~10;0~16 ;   0~25;0~40;0~60;0~100;   0~160; (40、50表盤量程最大到60Mpa) |
| YN-50 YN-50T YN-50TQ YN-50Z  YN-50ZQ YN-50U | 徑向無邊 徑向帶后邊 徑向帶前邊 軸向無邊 軸向帶前邊 卡箍安裝 | ±2.5 | |
| YN-60 YN-60T     YN-60TQ YN-60U YN-60ZP | 徑向無邊 徑向帶前邊 卡箍安裝 軸向偏心 | ||
| YN-75 YN-75T YN-75Z YN-75ZQ YN-75U | 徑向無邊 卡箍安裝 | ||
| YN-100 YN-100TQ YN-100U | 徑向無邊 徑向帶前邊 卡箍安裝 | ±1.6 | |
| YN-150 YN-150TQ YN-150U | 徑向無邊 徑向帶前邊 卡箍安裝 | ||
| 注:軸向可按要求帶方形前邊 | |||
| 型號 | 外形尺寸 mm | ||||||||
| A | B | C | D | d | D1 | d0 | G | M | |
| YN-40 | 19 | 25 | 8.5 | 41 | / | / | / | / | M10 X1 |
| YN-40Z | 19 | 25 | 0 | 41 | / | / | / | / | |
| YN-50 | 29 | 24 | 9 | 50 | / | / | / | / | G1/4 |
| YN-50T | 29 | 24 | 9 | 60 | 68 | 3.4 | / | ||
| YN-50TQ | 29 | 28 | 11 | 60 | 68 | 3.4 | / | ||
| YN-50Z | 29 | 24 | 0 | / | / | / | / | ||
| YN-50ZQ | 29 | 24 | 0 | 60 | 68 | 3.4 | 16 | ||
| YN-60 | 31 | 32 | 14 | 60 | / | / | / | / |    14X1.5 |
| YN-60TQ | 31 | 32 | 14 | 75 | 85 | 3.4 | / | ||
| YN-60T | 31 | 32 | 15 | 75 | 85 | 3.4 | / | ||
| YN-60Z | 30 | 32 | 0 | / | / |
 |
 | ||
