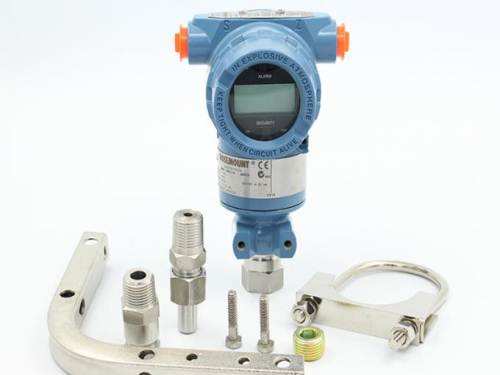

3051DP壓力變送器選型報價 仕樂克羅斯蒙特3051DP壓力變送器簡介
材料：金屬
測量范圍：一般壓力變送器
測量介質：氣體
電源電壓：24 m3砼/h
防爆等級：一級
防護等級：IP65
接口尺寸：20*1.5mm
精度等級：0.075
類型：中差壓變送器,智能壓力控制器,智能壓力變送器,數字壓力變送器,氣體壓力控制器,絕對壓力變送器,高靜壓差壓變送器,防爆壓力變送器,差壓變送器
輸出信號：4-20 dpl
線性度：0.1%F.S.
壓力接口：可選 HP
制作工藝：薄膜
種類：壓力
重復性：0.1%F.S.
材料物理性質：半導體
材料晶體結構：多晶
遲滯：0.1%F.S.
品牌：Rosemount/羅斯蒙特
型號：3051DP3A62A1AB4M5HR5
加工定制：是
指示表頭：LED
| 品牌：Rosemount/羅斯蒙特 | 型號：3051DP3A62A1AB4M5HR5 | 類型：智能壓力變送器 |
| 測量范圍：1000 kPa | 測量介質：氣體液體等等 | 精度等級：0.075 |
| 輸出信號：4-20 mA | 防爆等級：IP65 | 防護等級：IP65 |
| 電源電壓：24 V | 接口尺寸：可選 mm |
仕樂克羅斯蒙特3051DP壓力變送器簡介
3051D共平面壓力變送器
表1. 3051D共平面壓力變送器訂購信息
★標準產品表示最普通的選項。為了實現快速交貨，建議選擇帶星號的選項（★）。
對于擴展選項，交付周期需要另行商定。
|
型號 |
變送器類型 |
|
|
|
|
3051D |
共平面壓力變送器 |
|
|
|
|
測量類型 |
|
|
|
|
|
P |
差壓 |
|
|
|
|
G |
表壓 |
|
|
|
|
壓力范圍 |
|
|
|
|
|
標準 |
3051DP |
3051DG |
|
|
|
1 |
-6,216 kPa至6,216 kPa （–25至25 inH2O） |
-6,216 kPa至6,216 kPa （–25至25 inH2O） |
|
|
|
2 |
-62,1603 kPa至62,1603 kPa（–250至250 inH2O） |
-62,1603 kPa至62,1603 kPa（–250至250 inH2O） |
|
|
|
3 |
-248.641 kPa至248.641 kPa（–1000至1000 inH2O） |
-97.7159 kPa至248.641 kPa（–393至1000 inH2O） |
|
|
|
4 |
-2068.431 kPa至2068.431 kPa（–300至300 psi） |
-97.9057 kPa至2068.431 kPa（–14.2至300 psi） |
|
|
|
5 |
-13789.54 kPa至13789.54 kPa（–2000至2000 psi） |
-97.9057 kPa至13789.54 kPa（–14.2至2000 psi） |
|
|
|
變送器輸出 |
|
|
|
|
|
A(1) |
4–20 mA，采用基于HART協議的數字信號 |
|
|
|
|
結構材料 |
|
|
|
|
|
|
工藝法蘭類型 |
法蘭材料 |
排放/排氣閥 |
|
|
2 |
共平面式 |
316不銹鋼 |
316不銹鋼 |
|
|
3(2) |
共平面式 |
鑄鐵C-276 |
合金C-276 |
|
|
6 |
共平面式 |
304不銹鋼 |
316不銹鋼 |
|
|
7(2) |
共平面式 |
316不銹鋼 |
合金C-276 |
|
|
0 |
備選工藝連接 |
|
|
|
|
隔膜 |
|
|
|
|
|
2(2) |
316L不銹鋼 |
|
|
|
|
3(2) |
合金C-276 |
|
|
|
|
O型環 |
|
|
|
|
|
A |
玻璃充填聚四氟乙烯PTFE |
|
|
|
|
B |
石墨充填聚四氟乙烯PTFE |
|
|
|
|
傳感器填充液 |
|
|
|
|
|
1 |
硅油 |
|
|
|
|
2 |
惰性油 |
|
|
|
|
外殼材料 |
|
電氣接口尺寸 |
|
|
|
A |
鋁 |
½–14 NPT |
|
|
|
B |
鋁 |
M20 × 1.5 |
|
|
|
HART修訂版配置 |
|
|
|
|
|
HR5(4)(3) |
HART版本5的配置 |
|
|
|
|
|
HART版本7的配置 |
|
|
|
典型型號：3051DP 2 A 2 2 A 1 A HR5 B4
(1)必須指定HART第5版本(HR5)或HART第7版本(HR7)。
(2)結構材料符合NACE MR0175/ISO 15156 的酸性油現場生產環境建議。某些材料有環境限制。詳情請參考最新標準。所選材料還符合NACE MR0103 的酸性冶煉環境規定。
(3)按照HART第5版本配置HART輸出。此設備可根據需要在現場按照HART第7版本配置。
(4)若需要就地配置按鈕，可選擇配置按鈕（選項代碼D4或DZ）。
(5)按照HART第7版本配置HART輸出。此設備可根據需要在現場按照HART第5版本配置。
(6)對于備選工藝連接，結構材料中要有代碼0。
(7)工藝法蘭限于共平面型（代碼2、3、7）或傳統型（H2、H3、H7）。
(8)對于適配器，不可用于選項代碼DF。
(9)不隨附面板安裝螺栓。
(10)不可用于備選工藝連接選項S3、S4、S5、S6
(11)變送器隨附有316不銹鋼管塞（未安裝），而不是標準的碳鋼管塞。
以下是相關提問：
1、羅斯蒙特3051CD壓力變送器與羅斯蒙特3051DP壓力變送器有什么區別?（羅斯蒙特3051CD壓力變送器是差壓系列，羅斯蒙特3051DP壓力變送器也是差壓系列，它們之間有什么區別呢？ 就像是3051表壓為什么又分為3051GP、3051TG、3051CG、3051TG，絕壓為什么分為3051AP、3051TA、3051CA？）
3051CD 差壓變送器 最大測量范圍 0.12-13800kPa 參考精度0.075%
3051DP 壓力變送器 最大測量范圍 -13789.54～13789.54 kPa 參考精度0.065%
2、羅斯蒙特壓力變送器3051CG和3051GP的區別（關于羅斯蒙特 3051系列壓力變送器的型號
在選型手冊里看到有C/G系列，這是一個系列還是兩個。如果3051CG是屬于C系列的表壓，3051GP是屬于G系列的表壓，但是這樣的話G系列沒看到其它的產品，只有GP。）
3051GP、3051CG 都是表壓變送器。
羅斯蒙特原廠壓力變送器只有三種測量形式 GP（壓力）、DP（差壓）、AP（絕壓），其它的都是為了市場由各個代工廠商搞出來的東東，他們的區別僅僅是傳感器外部的測量室和接頭形式不同罷了。
GP、TG、CG、TG、表壓
AP、TA、CA 絕壓
DP、CD 差壓
