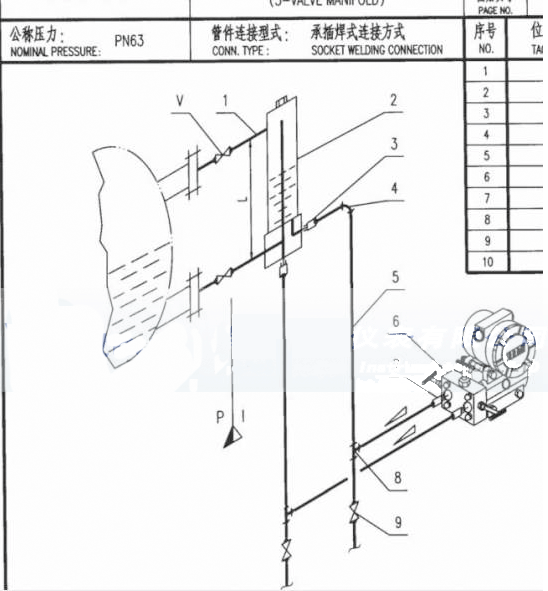

昨天，他們銷售部又做了一筆30臺壓力變送器的訂單，當時我也是正好去辦公室有事，那銷售部同事就問我了一個問題。如下圖
他問我圖中壓力變送器前面兩條橫線是不是引壓管？
這肯定是引壓管。
那圖中在引壓管上面標記一個三角形的標志是什么意思啊？
這個三角形在工業(yè)設計上其實很常見，就是表示傾斜的意思。而且根據圖中的三角形標志是要求引壓管向上傾斜，估計是考慮方便現場停工維修，一般有危險介質存在都會這樣設計。不是危險介質，這樣設計也是為了停用后可以方便排出積液、雜質。
那如果向上傾斜，引壓管不就進氣了嗎，不會影響測量嗎？
你忘了，變送器都有排氣螺釘的。
